máquina de ensaio de cisalhamento por compressão

vago: O que é chuva?
Positivo: Sim, sim.
reserva: milímetros
Prazo de pagamento: QQ,U

The compression shear machine is specially used to test the mechanical properties of finished plate rubber bearings for highway bridges.It can be used to test the compressive modulus of elasticity, shear modulus of elasticity,shear angle, ultimate compressive strength,friction coefficient, rotation angle and load test of basin rubber bearings of highway bridges.

                                                                                                  Cmáquina de ensaio de cisalhamento por compressão


Introdução

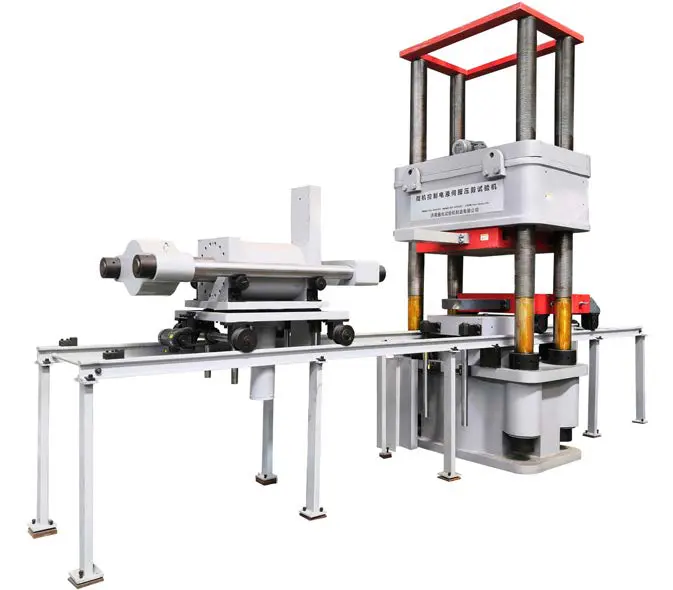

A máquina de cisalhamento de compressão adota a estrutura de quatro colunas. O feixe, a base e as placas de prensagem superior e inferior são todas feitas de aço fundido integral. A resistência rígida e a estabilidade estrutural do quadro são melhores do que aqueles da estrutura de duas colunas, que é conveniente para medir a deformação elástica da amostra. ele pode ser usado para o teste do módulo de compressão, o teste do módulo de cisalhamento, a propriedade da ligação de cisalhamento, o envelhecimento da tesoura, o coeficiente de fricção, o teste do ângulo, o teste ultimatecompressive da força e o teste de canto. a estrutura, função, desempenho e principais indicadores técnicos da máquina de teste atendem aos requisitos das seguintes normas


Tipo de ensaio

Rolamento da placa:

Ensaio do módulo de compressão

Ensaio final de resistência à compressão

Ensaio do módulo de elasticidade de cisalhamento

Ensaio de cisalhamento

Ensaio de envelhecimento por cisalhamento

Ensaio do coeficiente de atrito

Ensaio do ângulo admissível

Rolamento do pote:

Ensaio de capacidade de carga vertical

Ensaio do coeficiente de atrito

Ensaio de rotação

Rolamento esférico de aço:

Ensaio de capacidade de carga vertical

Ensaio do coeficiente de atrito

Medição do momento rotacional

Condições de instalação

1. Temperatura dentro da faixa de 0℃ ~ 50℃

2. Umidade relativa inferior a 95%

3. Nível de ruído 25 DB

4. em um ambiente sem interferência magnética óbvia e meios não corrosivos circundantes

5. em um ambiente sem choque, sem vibração

6. deixe o espaço não inferior a 0.7m em torno do verificador, ambiente de trabalho limpo e livre de poeira

7. A base e a cremalheira são instalados corretamente em uma base de nível sólido


Parâmetro técnico

Modelo

YJW-2000

YJW-6000

YJW-30000

Força de ensaio vertical máxima:

2000kN

6000kn

30000kN

Gama da força de ensaio:

40kn-1000kn

120kn-6000kn

600kn-30000kn

Modo de medição da força:

sensor de pressão para medir a força

Precisão da força de ensaio:

≤ ± 1%

Curso do pistão:

150 mm

300 mm

1000mm

Velocidade de movimento sem carga do pistão:

0-50 mm / min

0-60 mm / min

0-60 mm / min

Resolução da medição do deslocamento:

0,01 mm

0,01 mm

0,01 mm

Gama de medição do deslocamento:

0-150mm

0-300 mm

0-1000 mm

Precisão da medição do deslocamento:

± 1% FS

± 1% FS

± 1% FS

Resolução da medição da deformação:

0,01 mm

0,01 mm

0,01 mm
